Sensores

Um sensor é geralmente definido como um dispositivo que recebe e responde a um estímulo ou um sinal. Porém, os sensores artificiais são aqueles que respondem com sinal elétrico a um estímulo ou um sinal. Um transdutor por sua vez é um dispositivo que converte um tipo de energia em outra não necessariamente em um sinal elétrico. Muitas vezes um sensor é composto de um transdutor e uma parte que converte a energia resultante em um sinal elétrico. Podem ser de indicação direta (como um termômetro de mercúrio ou um medidor elétrico) ou em par com um indicador (algumas vezes indiretamente com um conversor de analógico para digital, um computador e um display) de modo que o valor detectado se torne legível pelo homem. Além de outras aplicações, os sensores são largamente usados na medicina, indústria e robótica.

No projeto da Logic House usaremos os sensores q são encontraos em mouses, onde há um Led emissor de luz infrevermelha e um sensor de luz infravermelha, qdo por exemplo a porta ou janela estiver fechada naum permitira a passagem da luz do Led para o sensor, ai enviará sinal 0 (zero), ou se a porta ou janela estiver aberta haverá a passagem de luz e assim o sinal agora será 1 (um).

.

.

.

Evany Robledo

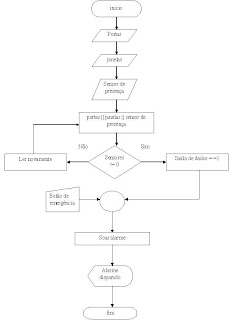

Algoritmo

O programa consiste ler os níveis de tensão elétrica gerado pelos sensores. O controle é feito através de leitura temporizada para cada sensor, cada um é lido por um instante em segundos, não sendo necessário que os mesmos fiquem ligados constantemente. A tomada de decisão é devida a um ou mais sensores forem ativados enquanto o computador faz o reconhecimento, sendo assim ao detectar algum sensor ativo, quando o programa estiver na opção ligado o mesmo soará o sinal de alerta, mostrando onde foi ativado.
O programa será implementado com o intuito de gerar informações sobre alertas e dados sobre ativações antigas, mostrando qual a área da casa pode estar mais vulnerável além de possibilitar a mudança da senha de desativação. Para o sistema entrar em funcionamento, não há necessidade de senha, mas para desativá-lo sim, esse processo se torna eficiente, devido ao fato de se toda a casa for fechada e o dono esquecer de acioná-lo, este reconhecerá e ligará automaticamente, as considerações maiores serão implementadas no decorrer do projeto conforme as necessidades surgidas.

.

.

.

Evany Robledo

Acoplamento das portas e janelas

Como estava previsto em nosso cronograma, hoje acoplamos as portas e janelas a maqeuete.

O proximo passo será acoplar os motores e fazer os testes.
.
.
.

Evany Robledo

Circuito Modificado

o circuito básico consiste em teste dos sensores principais e após o sucesso desta etapa, prolongaremos o resto dos sensores para a finalização do circuito.

o teste inicial foi feito utilizando somente a eletrônica, foi montado um circuito de contagem binaria, que serve para simular a varredura feita pelo pc e a ativação do sensor foi feita manualmente para testar se os sinais de saidas estavam satisfatorios. o circuito de contagem consiste em utilizar o componente cd4518b q é um contador binário até o valor 16 em decimal, sendo que este foi limitado até a contagem 7 por um artificio de ligar as saidas so sinal correspondente no valor 7 por portas and no reset do contador, aentão, após chegar em 7 ele reinicia a contagem. o contador atua em conjunto de um oscilador de onda quadrava, utilizando o 555 - componete hibrido q integra as caracteristica analógicas e digitais, a organização utilizada é para formação do um oscilador astável que consiste em ter 2 níveis lógicos semi-estáveis. após os testes manuais, partiremos para o pc e em fim a programação e a interligação dos 2 metodos (manual/ automático).
.

.

.

Ângelo Aliança
